尺寸表-JIS F7412 5K | ||||||||||||||
尺寸 | L | 凸缘 | H | φD2 | 重量 | |||||||||
φD | φC | N | φh | t | ||||||||||
5K15 | 55 | 80 | 60 | 4 | 12 | 9 | 140 | 80 | 2.07 | |||||
5K20 | 60 | 85 | 65 | 4 | 12 | 10 | 150 | 100 | 2.81 | |||||
5K25 | 65 | 95 | 75 | 4 | 12 | 10 | 170 | 125 | 3.67 | |||||
5K32 | 80 | 115 | 90 | 4 | 15 | 12 | 170 | 125 | 4.85 | |||||
5K40 | 85 | 120 | 95 | 4 | 15 | 12 | 180 | 140 | 6.17 | |||||
技术特征:

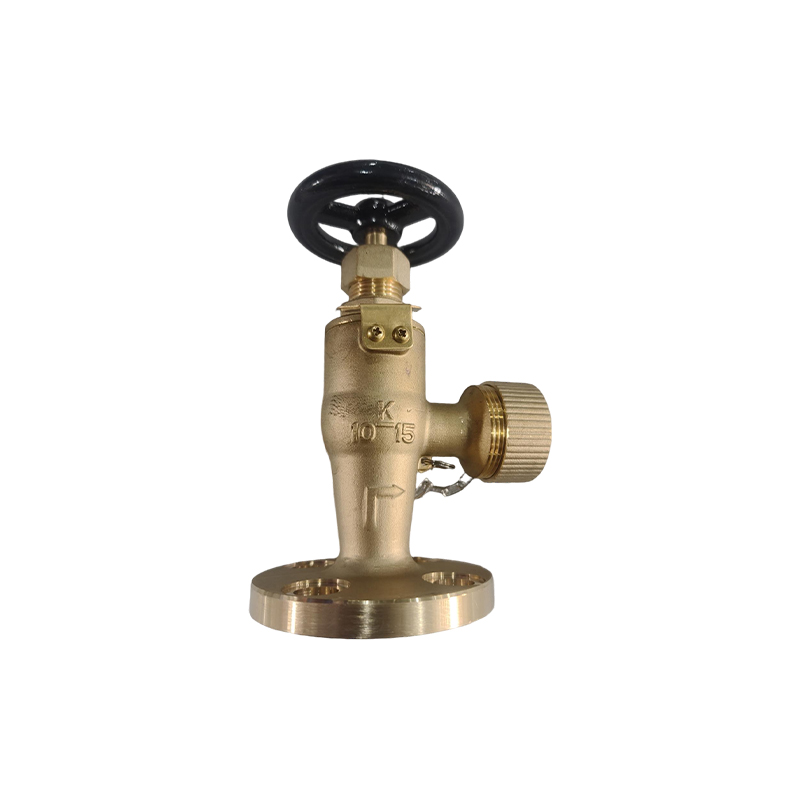

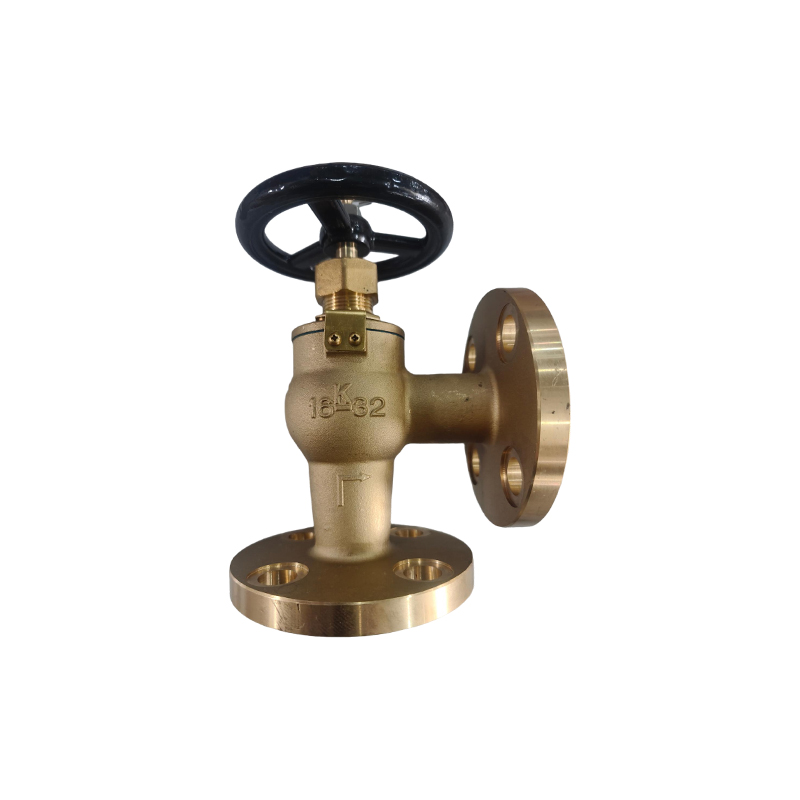

类别:JIS船用角阀
材质:青铜
尺寸:DN15-40
设计标准:JIS F7412-1996
法兰标准:JIS B2220-5K
测试标准:JIS 7400-1996
用途:用于船舶淡水、空气、气体、油和205℃以下的蒸汽等管路。
材料规格:
液压检查:
1.05 | 0.77 | |
