尺寸表-JIS F7304 16K/10K | ||||||||||||||||
尺寸 | L | 凸缘 | H | D2 | 重量 | |||||||||||
φD | φC | N | φh | t | ||||||||||||
16K15 | 70 | 95 | 70 | 4 | 15 | 12 | 120 | 80 | 2.73 | |||||||
16K20 | 75 | 100 | 75 | 4 | 15 | 14 | 130 | 100 | 3.65 | |||||||
16K25 | 85 | 125 | 90 | 4 | 19 | 14 | 145 | 125 | 5.16 | |||||||
16K32 | 90 | 135 | 100 | 4 | 19 | 16 | 150 | 125 | 6.72 | |||||||
16K40 | 100 | 140 | 105 | 4 | 19 | 16 | 165 | 140 | 8.13 | |||||||
10K50 | 120 | 155 | 120 | 4 | 19 | 20 | 285 | 160 | ||||||||
10K65 | 130 | 175 | 140 | 4 | 19 | 22 | 310 | 200 | ||||||||
技术特征:

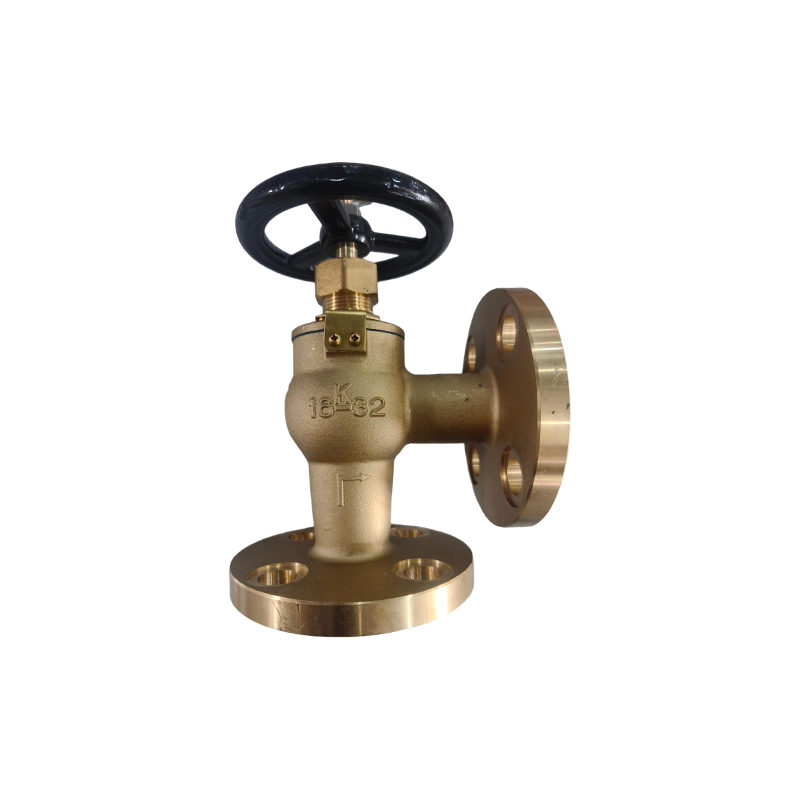

类别:JIS船用天使阀门
材质:青铜
尺寸:DN15-40
设计标准:JIS F7304-1996
法兰标准:JIS B2220-16K
测试标准:JIS 7400-1996
用途:用于船舶淡水、空气、气体、油和205℃以下的蒸汽等管路。
材料规格:
液压检查:
3.24 | 2.38 | |
我们提供全系列的截止阀、止回阀、闸阀、软管阀、风暴阀和蝶阀等。我们的目标是成为世界优秀的船用设备和船用阀门一站式供应商。
