尺寸表-JIS F7351 5K | |||||||||
尺寸 | L | 凸缘 | H | φD2 | 重量 | ||||
φD | φC | N | φh | t | [kg] | ||||
5K15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 | 1.96 |
5K20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 | 2.77 |
5K25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 | 3.41 |
5K32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 | 4.86 |
5K40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 | 6.30 |
技术特征:

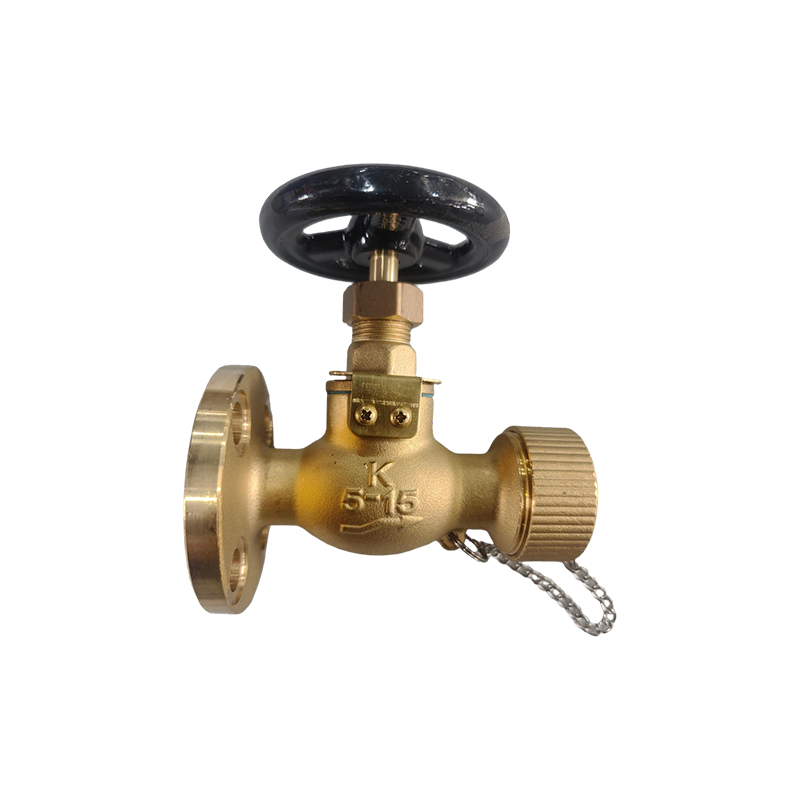

类别:JIS船用截止阀
材质:青铜
尺寸:DN15-40
设计标准:JIS F7351-1996
法兰标准:JIS B2220-5K
测试标准:JIS 7400-1996
用途:用于船舶淡水、空气、气体、油和205℃以下的蒸汽等管路。
材料规格:
液压检查:
1.05 | 0.77 | |
我们提供全系列的截止阀、止回阀、闸阀、软管阀、风暴阀和蝶阀等。我们的目标是成为世界优秀的船用设备和船用阀门一站式供应商。
